Consigli Zirconium wire

[Pavap]

La resistenza 0.58, con le spire e il diametro che descrivi, ed estremita' (legs) totali di 5mm, si otterrebbe con un filo in Zirconio di diametro AWG 30, corrispondente a 0.255 mm. Che ci sia una confusione tra AWG30 e 0.3mm nella descrizione del prodotto?



[Pavap]

0.30 - AWG 30...???



[Nicolasan]

Non ho un calibro... ma i conti non tornano nemmeno se fosse dello 0.25 (awg30). Maneggio spesso awg30 e questo sembra più doppio (ma delicatissimo)!
preso spezzone di 100mm 0.71 ohm! Ma la sensazione è che lavorandolo un po’ quel valore tendi ancora a salire!



[Nicolasan]

La risposta è nel post #63



[GiorgioBrera]

Qualche accorgimento particolare?

Nessuno Se non che da un po' me ne frego e vado a 13W col TC impostato a 210°C e in generale sullo Speed non stecco, che poi è l'unica cosa che conta.



[Tabac]

Ho eseguito le prove del cotone bruciato su dna75 ed il profilo Zirconium Pure di Steam Engine, usando dello zirconium 0.40 di zivipf: il Tc non va purtroppo, il cotone si bruciava anche a 180 °C. Restava solo leggermente strinato a 150°C letti sulla box. Il tcr 440 di steam engine con lo zirconium di zivipf che contiene dell'afnio in varie percentuali, fino al 4.5% pare, non consente un controllo temperatura corretto.
Ho voluto provare una curva custom creata su Steam Engine con le specifiche del materiale fornite da zivipf per lo zirconium 0.40: densità 6.52, resistività ohm/cm 397, specific heat 275 J/Kg*K ed un TCR di 280.

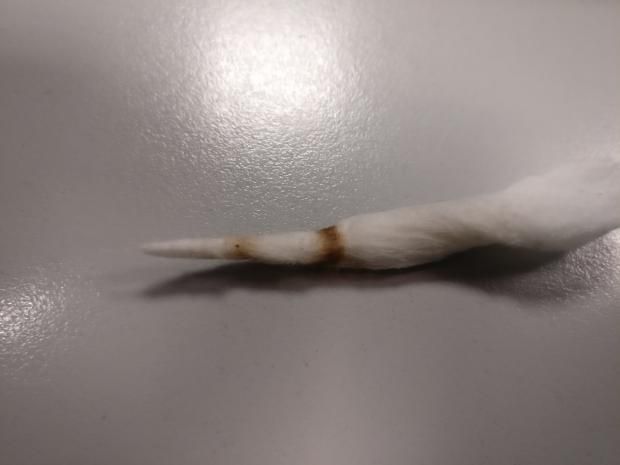

Le prove con il cotone bruciato sono più convincenti:

Il primo segno a sinistra a 200°C, il secondo a 220 °C, abbastanza coerenti con le temperature effettive.

Qui la curva da me creata:

Accedi o Registrati per vedere questo contenuto.

Chi ha comprato lo zirconium 0.40 (26ga) da zivipf potrebbe provare la resa di questo profilo, mi piacerebbe avere un confronto

Chi volesse crearsi la propria curva in

Accedi o Registrati per vedere questo contenuto.

deve avere l'accortezza di inserire i seguenti dati:
resitivity 0.397
heat capacity 0.275
density 6.52
tcr 0.0028

Per chi vuole usare il profilo zirconium pure di SE, forse è meglio comprare il filo da GG (Golden Greek), che lo dà in purezza al 99.9%....

Edit. @Nicolasan, mi sa che hai ragione, non dovrebbe modificarsi il valore di resistività nella curva base. I valori di zivipf sono adattati al diametro, per ohm al metro.
SE chiede invece ohm al mm2 per metro. Credo che il valore di 397 possa andare bene @pierfedrizzi, vale anche per la tua simulazione questo valore

La curva allora dovrebbe adattarsi a tutti i diametri



[Nicolasan]

@Tabac
c’è qualcosa che non mi convince sul valore Resistivity espresso in ohm mm2/m
Stavo giocando con un altro calcolatore on line e mettendo 0.5 come valore mi ritrovavo
0.71 ohm per 100.05mm di 0.30
Con lo 0.35 pure mi trovo: 101mm 0.52 ohm
Con lo 0.40 anche: 100.4mm 0.4 ohm
Ed infine i conti tornano pure con lo 0.50: 103.3mm 0.26ohm

A meno che non abbia fatto male i conti (quando studiavo... i miei compiti di matematica finivan come temi... mi son sempre iniziato a venir fuori numeri talmente strani che... l’unica strada percorribile era quella di proseguire con la sola teoria!!!) questi valori dovrebbero corrispondere tutti con la resistività dichiarata dai fili di Zivipf nella descrizione dei singoli fili. Ti trovi?
A questo punto mi domando perché la tua curva, a differenza delle altre che scarichiamo da SE, dovrebbe funzionare solo con un determinato diametro?
Quasi sicuramente ho sparato una delle mie solite fesserie ma son giorni che sto sperimentando lo zirconio 0.30 di Zivipf e... sto uscendo pazzo tra formule ed il cercar di capire concetti base e l’uso con materiali custom sui più comuni calcolatori!!!



[The Doctor]

Io ho preso il 26ga e @Maxg67 il 29ga mi pare anche lui avesse avuto qualche problema. Io invece ancora non ho avuto tempo di provarlo.



[Tabac]

@Nicolasan, ho preso i valori dichiarati da zivipf, 4 ohm/mt per lo 0.40, 7.01 ohm/mt per lo 0.30:

Poi non so, con questo filo non riesco a raccapezzarmi. So solo che dà buone sensazioni allo svapo....

Edit, vale solo lo 0,397 da zivipf o lo 0,5
da @Nicolasan.
Vedremo quale funziona meglio



[pierfedrizzi]

Ringrazio @Tabac per la disponibilità a condividere il csv.

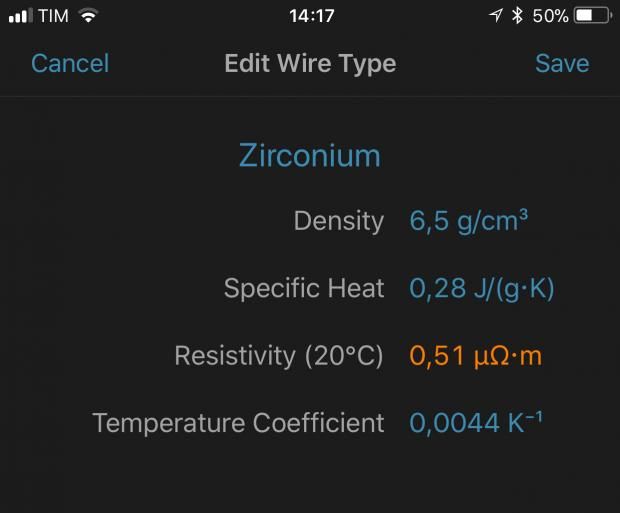

A lui o a quanti volessero rispondere, chiedo un po' di pazienza per una seconda risposta. Solitamente uso, sia per necessità (viaggio molto per lavoro) che per comodità, la app Coil Genius che ti permette di settare nuovi fili, oltre a quelli più conosciuti e quindi già presenti di default. Allego per semplicità la schermata della app con cui si configura il filo, nel nostro caso lo Zirconium di Zivipf. Potreste dirmi se i valori sono corretti e in particolare la Resistivity e Temperature Coefficient? Confesso che in questi giorni, con l'amico @Nicolasan, siamo impazziti per trovare la quadra.
