[DIY] UN CIRCUITO PER ESEGUIRE LE PROVE DI SCARICA DELLE CELLE LILON

Igiit · 9 Dic 2016

Thico ha scritto:
Questo sabato o domenica? Se venite da me vi offro il pranzo e tutta la birra artigianale che volete. la "Birreria che Non C'è" ultimamente ha prodotto un paio di ricette interessanti.
Altrimenti sono disponibile a muovermi senza problemi.

BIRRA!!!! Ma è la mia passione!!! (quella principale intendo)
Mattia invece è astemio il che è un bene perchè la sua quota birra la prendo io.

Questo weekend significherebbe domani o dopodomani : troppo presto in quanto mancano i PCB che arriveranno ad Elia Martedì o Mercoledì. Domenica 18 sono impegnato con il calcio (no, non gioco io, ma mio figlio), sabato 17 sarei invece libero. Limitandosi ai Weekend, sono libero a partire da primo fino al terzo di gennaio ma il terzo dobbiamo vederci tutti.

Igiit · 9 Dic 2016

Cesga ha scritto:
Come non essere d'accordo, la mano di un "professionista" ci mette in buona misura al riparo da errori di assemblaggio e dal possibili "devastazioni" di componenti.

In effetti non mi sarebbe dispiaciuto riprendere antiche e dimenticate attività, ma rinuncio volentieri a favore dell'affidabilità e della sicurezza.
Unico rammarico è che finora la mia collaborazione è stata soltanto passiva. Spero di essere più utile in futuro.

C'è sempre il caricatore a prova di bomba in ballo e su quello potrebbero anche uscirci dei soldini.

Ma se nel frattempo tu volessi occuparti di studiare il montaggio del pcb assemblato dentro la scatola di un vecchio alimentatore ATX da computer ...Io l'ho fatto improvvisando come hai notato nell'ultimo mio post di questa discussione. Il PCB ha tanti fori da 3 e 2.2 mm. Bisogna forare il fondo dell'ATX ed usare dei distanziatori, meglio se di plastica o anche metallici ma con rondelle e dadi di plastica . Sul fianco in prossimità del uC bisogna praticare una adeguata apertura che renda agevole l'inserimento della presa usb e rimozione ed inserimento della SD card. Poi c'è ancora il problema del portabatterie di cui mi ero completamento dimenticato. Con una basetta ramata e qualche centimetro di piatttina in rame da lattoniere si riesce a realizzare un ottimo porta batterie ma le soluzioni valide sono tante. Se ti interessa fammelo sapere che ne parliamo

Igiit · 9 Dic 2016

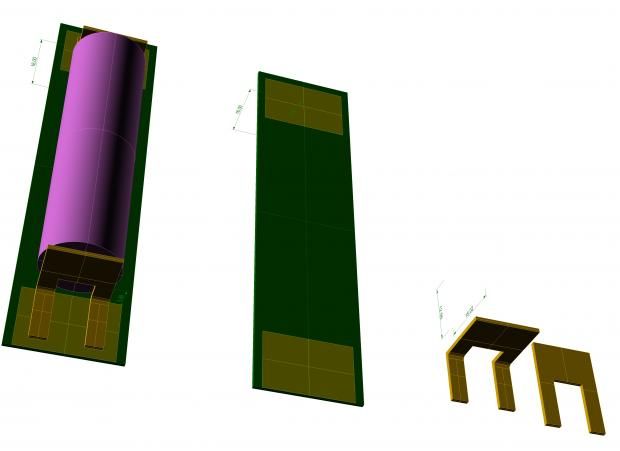

Portabatterie mimimale. Una basetta ramata a faccia singola con due piazzole alle estremità. Due squadrette con un foro rettangolare piegate e stagnate sulle piazzole.
Su una delle due squadrette, in corrispondenza del polo positivo con un bulino a punta arrotondata si pratica un "bozzo" sporgente per almeno un millimetro che andrà a contatto con il polo positivo.
Sull'altra squadretta si monta una clip in acciaio nichelato che fà da molla e contatto per il polo negativo.
Le due squadrette sono in rame da almeno 1 mm di spessore (ricavate da piattine da lattoniere)

[DIY] UN CIRCUITO PER ESEGUIRE LE PROVE DI SCARICA DELLE CELLE LILON [SigarettaElettronicaForum.com]

Thico · 9 Dic 2016

Allora facciamo l'incontro preliminare nel WE 17-18? dopo torno a Milano e ci starò per le feste.

Igiit · 9 Dic 2016

Thico ha scritto:
Allora facciamo l'incontro preliminare nel WE 17-18? dopo torno a Milano e ci starò per le feste.

io ci stò

Cesga · 9 Dic 2016

Igiit ha scritto:
Portabatterie mimimale. Una basetta ramata a faccia singola con due piazzole alle estremità. Due squadrette con un foro rettangolare piegate e stagnate sulle piazzole.
Su una delle due squadrette, in corrispondenza del polo positivo con un bulino a punta arrotondata si pratica un "bozzo" sporgente per almeno un millimetro che andrà a contatto con il polo positivo.
Sull'altra squadretta si monta una clip in acciaio nichelato che fà da molla e contatto per il polo negativo.
Le due squadrette sono in rame da almeno 1 mm di spessore (ricavate da piattine da lattoniere)

Ok parliamone. Me ne posso occupare. Sarà il caso di fissare il tutto sullo stesso chassis del carica-scarica. Dovrei avere alcuni chassis di questo tipo da riciclare da vecchi pc ormai non funzionanti.
Ti chiamo martedì dopo 17.30 se non disturbo così ne parliamo.

Wildhoney · 9 Dic 2016

Igiit · 10 Dic 2016

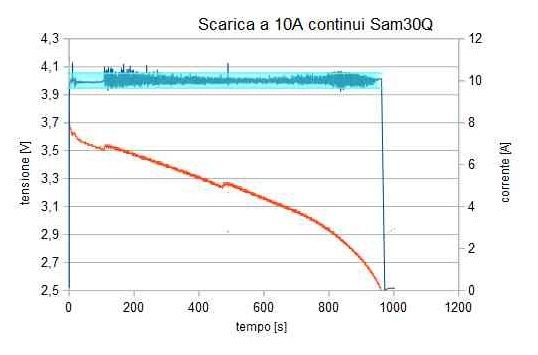

n-esima prova di scarica a corrente costante di 10A

Quando ho visto per la prima volta quei dentini nella curva di tensione (arancione) mi è venuto un colpo pensando che il circuito avesse qualche difetto. Provando e riprovando ho capito a cosa sono dovuti: durante la prova toccavo la cella con le dita per capire se la temperatura rilevata dal sensore fosse corretta (e lo era). Ma toccandola la cella si muove lievemente e varia la resistenza dei contatti (con i poli della cella). Allora li per lì ho pensato che il mio portabatterie facesse schifo ma poi ho fatto conti. Il dente più grande di tensione che si vede nel grafico di figura è di circa 30 mV ed a 10A per produrre tale salto ci vuole una variazione di resistenza di soli 3 mOhm che non sono veramente nulla se pensate che la resistenza di contatto degli interruttori è generalmente di qualche decina di mOhm, e sempre di 10-20 mOhm è la resistenza degli atomizzaotri (dei contatti della coil e dei pin 510)
