Modding Prima Box Mod Bottom Feeder In Legno Con DNA 75

Buona Sera, entro Giugno vorrò realizzare 3 Box in Legno Bottom Feeder con circuiti Evolv DNA 75 scavate nel pieno tramite fresa.


Ho letto e visto opere d'arte, e letto fiumi di pagine ma vorrei la mia discussione dove porterò avanti un progetto forse troppo ambizioso per la mia esperienza.


Bene partiamo!


Legno: 2 Blocchi di legno di cocobolo 90x57x37 e un blocco delle medesime dimensioni di ulivo.

Sto valutando se si possa riuscire a tagliare dai 3 blocchi 3 sportellini di 3/4mm ma fin che non mi arriva tutto l'hardware non posso metter mano al calibro e fare le dovute misure, ma se riesco vorrei tenere le dimensioni di una rinomata Box ovvero 82x49x25,5


Ho ordinato ieri su 3 siti tutto ciò che penso mi serva ditemi se mi sono scordato di qualcosa per favore!

• 3 Evolv DNA75 con relativo board holder e kit viti/distanziali

• 3 Faceplate per DNA 75 in alluminio satinato

• 3 Set di tasti in alluminio per fire e +/- watt

• 1 metro di Cavo Unipolare Rame Rigido 1,00mmq Ø1,15mm 17AWG

• 24 Magneti Neodimio Ø3x2mm

• 3 Connettore MAV4 A.i.O. Bottom Feeder con CUP 22,5mm

• 6 Contatti Batteria Placcati Oro L02G

• 30 cm Tubo Silicone - 2,0 x 4,0mm

• 4 SUPERSOFT (BOTTLE BF 8,5 ML )


Questo è tutto!


Man mano che vado avanti vi aggiornerò sperando in qualche aiuto.

Anticipatamente grazie a tutti!



[sku89]

@sku89 @Sbolde91
Scusate ma non sarebbe possibile comprare da voi solo il blocchetto fresato. Sono praticamente divenetato matto a cercare qualcuno che me lo facesse.
Non mi serve nient'altro, solo la freatura. Le lavorazioni successive me le farei tutte io. Se non fosse di disturbo e mi faceste un prezzo sarei infinitamente grato.
Grazie ragazzi

Ti dico sicuramente una la venderò finita ma non ne voglio parlare qui come da regolamento.

Mentre per il blocchetto solo fresato il mio é modellato in base a ciò che metto dentro e molti pezzi li modifico prima del montaggio sul blocchetto per farli combaciare quindi probabilmente sarebbe una bega il post vendita perché contesteresti diverse quote e tolleranze.

Stesso discorso se tu mi mandassi un disegno CAD teoricamente fatto bene e con le quote che mi servono dovrei dare cmq in 3D per il cnc e sarebbero ore.

Secondo me solo il blocco fresato va fatto collaborando con chi lo fa di persona mettendosi a tavolino diverso è il discorso se la si compra finita.

Almeno é il mio punto di vista

Inviato dal mio SM-G955F utilizzando Tapatalk



[Sbolde91]

Io mi sono presentato in officina con due fogli di carta con degli schizzi fatti a mano da me e le quote... ci ho parlato 5 minuti per spiegargli il tutto e me li hanno fatti.
Niente autocad 3d, alla fine sono due fresate no è la costruzione di un complesso pezzo meccanico....

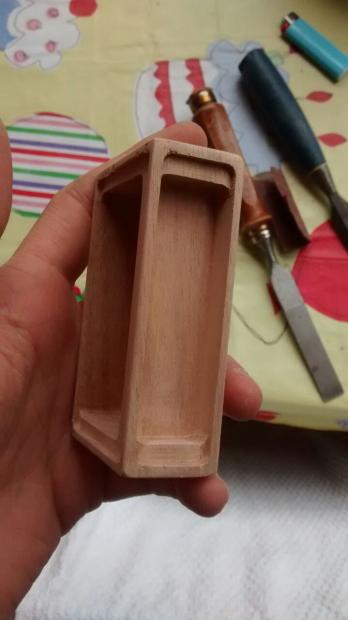

Questa è quella che ho fatto

Direi che sono similissime
Però già da primo prototipo devo rivedere un po di quote.... per il circuito quanto gli hai lasciato tu?

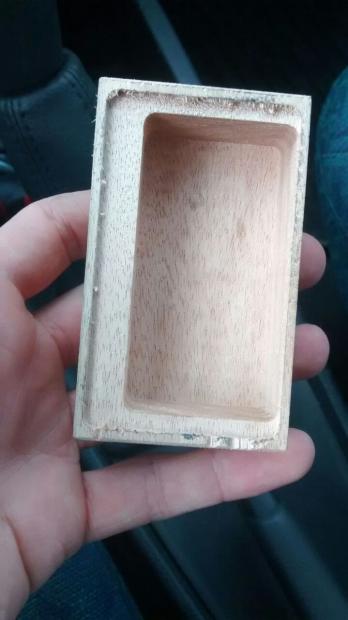

Poi ho visto che gli hai forato lo spazio per i due riquadri dietro al circuito.



[sku89]

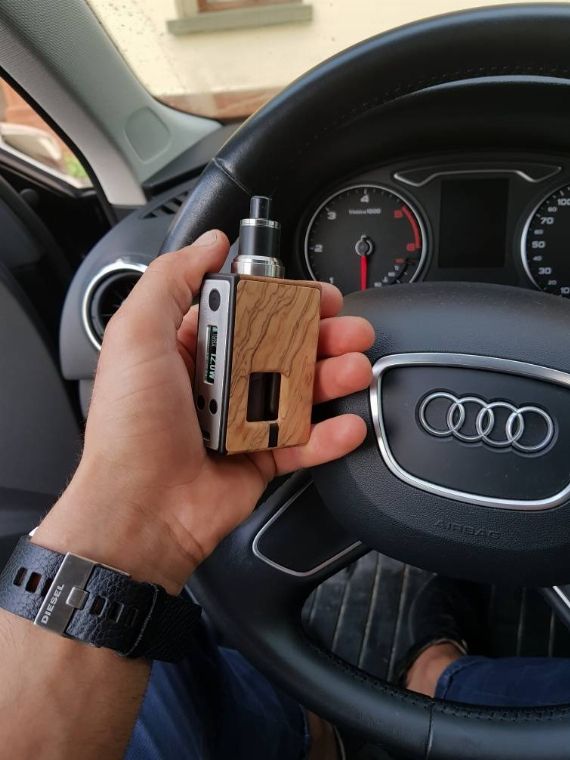

Buona serata ragazzi sta sera la testoooo

Inviato dal mio SM-G955F utilizzando Tapatalk



[rico06698]

bellissima, complimenti.


Inviato dal mio iPhone utilizzando Tapatalk



[mattia81]

Dev'essere una bella soddisfazione !


Inviato dal mio iPad utilizzando Tapatalk



[Maxg67]

Complimenti e goditi la tua creazione....

peace & love



[aldoangeloni]

Bravo, è bellissima.



[Tabac]

Complimenti sinceri

Inviato dal mio ONEPLUS A3003 utilizzando Tapatalk



[Marek85]

Semplicemente fantastica. Se un giorno rinasco, da grande vorrei essere come te[emoji7]

Inviato dal mio TopoAlTalco



[Jason]

Buona serata ragazzi sta sera la testoooo

Inviato dal mio SM-G955F utilizzando Tapatalk

Semplicemente spettaccolo
