Modding Prima Box Mod Bottom Feeder In Legno Con DNA 75

Buona Sera, entro Giugno vorrò realizzare 3 Box in Legno Bottom Feeder con circuiti Evolv DNA 75 scavate nel pieno tramite fresa.


Ho letto e visto opere d'arte, e letto fiumi di pagine ma vorrei la mia discussione dove porterò avanti un progetto forse troppo ambizioso per la mia esperienza.


Bene partiamo!


Legno: 2 Blocchi di legno di cocobolo 90x57x37 e un blocco delle medesime dimensioni di ulivo.

Sto valutando se si possa riuscire a tagliare dai 3 blocchi 3 sportellini di 3/4mm ma fin che non mi arriva tutto l'hardware non posso metter mano al calibro e fare le dovute misure, ma se riesco vorrei tenere le dimensioni di una rinomata Box ovvero 82x49x25,5


Ho ordinato ieri su 3 siti tutto ciò che penso mi serva ditemi se mi sono scordato di qualcosa per favore!

• 3 Evolv DNA75 con relativo board holder e kit viti/distanziali

• 3 Faceplate per DNA 75 in alluminio satinato

• 3 Set di tasti in alluminio per fire e +/- watt

• 1 metro di Cavo Unipolare Rame Rigido 1,00mmq Ø1,15mm 17AWG

• 24 Magneti Neodimio Ø3x2mm

• 3 Connettore MAV4 A.i.O. Bottom Feeder con CUP 22,5mm

• 6 Contatti Batteria Placcati Oro L02G

• 30 cm Tubo Silicone - 2,0 x 4,0mm

• 4 SUPERSOFT (BOTTLE BF 8,5 ML )


Questo è tutto!


Man mano che vado avanti vi aggiornerò sperando in qualche aiuto.

Anticipatamente grazie a tutti!



[Sbolde91]

Quanto hai limato il circuito?
Hai una foto?
Le piste non dovrebbero passare molto vicine al bordo....ma è molto relativo, dipende quanto l'hai limato..... se l'hai fatto diventare un DNA60 è un problema
Insisto intanto nel chiederti che misure ha la box (se non lo vuoi dichiarare dillo e smetto di chiedere senza problemi )



[aldoangeloni]

Si ma fatevi la vostra discussione dedicata ahahahahah

Cmq finite tutte e 3 domani posto le foto unica pecca di questi 3 prototipi non va la micro usb porca.....

Motivo? Ho limato 1mm negli spigoli del dna75 x far stare in tutto e a quanto pare ho interrotto una pista ramata...ho superato 1000 problemi e mi frego così che vergogna.

Inviato dal mio SM-G955F utilizzando Tapatalk

@sku89: sicuramente risolversi in maniera egregia tutti i problemi incontrati in queste tue prime creazioni che, come ti ho già detto, sono bellissime. Mi prenoto per l'acquisto di una tua box. Sei veramente bravo, complimenti



[sku89]

Quanto hai limato il circuito?
Hai una foto?
Le piste non dovrebbero passare molto vicine al bordo....ma è molto relativo, dipende quanto l'hai limato..... se l'hai fatto diventare un DNA60 è un problema
Insisto intanto nel chiederti che misure ha la box (se non lo vuoi dichiarare dillo e smetto di chiedere senza problemi )

Perdonami davvero ho sempre letto la tua richiesta dicendo arrivò a casa ê misuro e mi sono sempre scordato.

Comunque 76x50x26

Inviato dal mio SM-G955F utilizzando Tapatalk



[Sbolde91]

Perdonami davvero ho sempre letto la tua richiesta dicendo arrivò a casa ê misuro e mi sono sempre scordato.

Comunque 76x50x26

Inviato dal mio SM-G955F utilizzando Tapatalk

tranquillo figurati e scusa l'insistenza

Cavolo 76 e 50!
Io con 85 e 52 sto al pelo con tutto e quando andrò a saldare sarà il panico, ma soprattutto da vuota è leggera come il polistirolo.... per il dna75 che spazio gli hai lasciato?
Considerando il circuito a sx io sono a 1.2cm dal bordo però credo di aver bisogno di 1.3 perchè i pulsantini sono proprio al limite, quindi toccheranno lo sportello e la usb sporge troppo.
Ho visto che tu gli hai forato i due blocchetti quadrati e li fai entrare nella "camera" boccetta + pila.... sarà tipo 1cm il tuo?

Damiano mi pare fa la sua box con 1cm per il dna75.... come fa a farcelo entrare non lo so



[sku89]

Io l'ho fatta 13mm di profondità e sono andato abbastanza bene.

I buchi sono 11mm


Sottile é sottile ma volevo fare qualcosa di più piccolo possibile e io avendo usato legni particolari (cocobolo in primis pesa cmq in sacco perché é tipo ferro)

Inviato dal mio SM-G955F utilizzando Tapatalk



[Sbolde91]

Io l'ho fatta 13mm di profondità e sono andato abbastanza bene.

I buchi sono 11mm


Sottile é sottile ma volevo fare qualcosa di più piccolo possibile e io avendo usato legni particolari (cocobolo in primis pesa cmq in sacco perché é tipo ferro)

Inviato dal mio SM-G955F utilizzando Tapatalk

Sto cocobolo mi sa che me l'ha mostrato il tipo all'officina...sembra legno ma pesa una tonnellata
Si infatti per il secondo test volevo provare 13mm e dovrebbe andare...
Poi il prossimo step volevo provare qualcosa con batteria separata dalla boccetta, quindi creare 3 ambienti.... mi piace a 3 ambienti perchè la struttura dovrebbe essere più robusta e resistere meglio alle cadute.



[sku89]

Se cade non é un intercapedine di 1,5mm che la irrobustisce Ahahah poi male non gli fa.

Inviato dal mio SM-G955F utilizzando Tapatalk



[sku89]

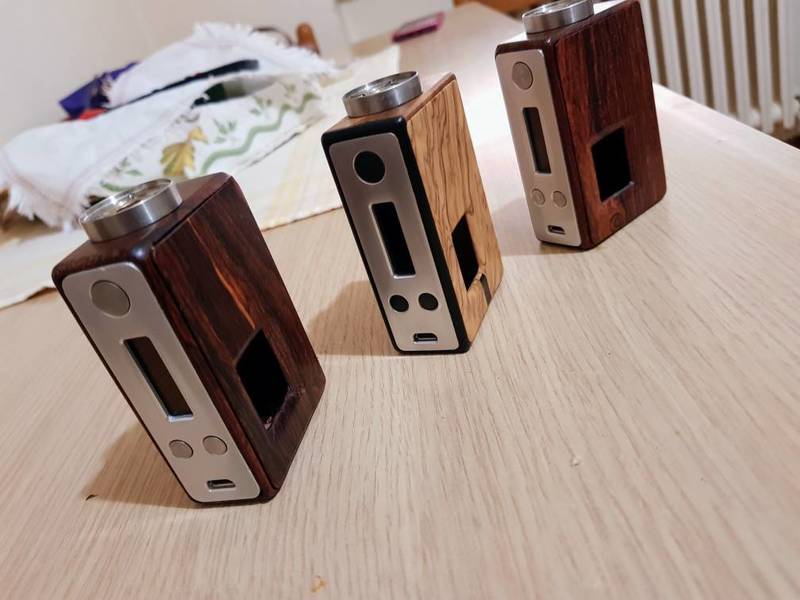

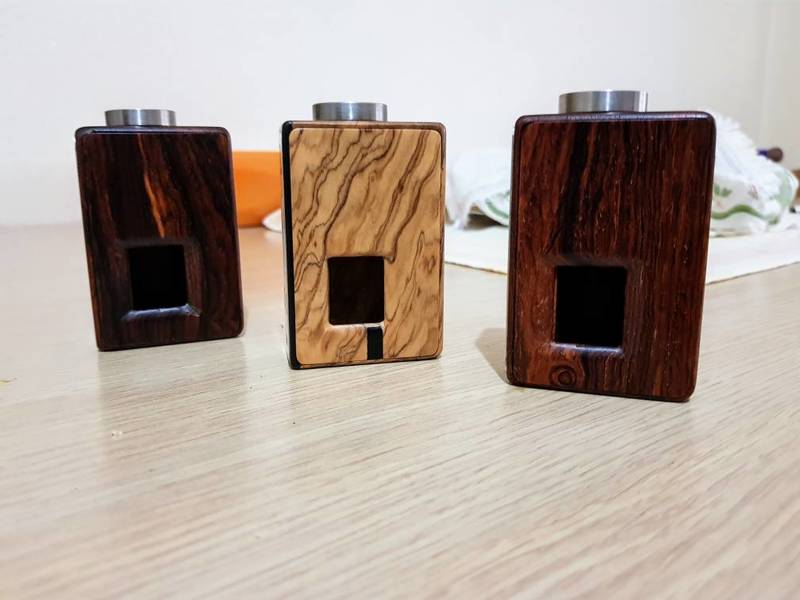

Finiteeeeeee

Inviato dal mio SM-G955F utilizzando Tapatalk



[Destyny]

Complimenti @sku89, bellissimo lavoro.



[GiorgioBrera]

@sku89
Strepitose!!!
