Modding Prima Box Mod Bottom Feeder In Legno Con DNA 75

Buona Sera, entro Giugno vorrò realizzare 3 Box in Legno Bottom Feeder con circuiti Evolv DNA 75 scavate nel pieno tramite fresa.


Ho letto e visto opere d'arte, e letto fiumi di pagine ma vorrei la mia discussione dove porterò avanti un progetto forse troppo ambizioso per la mia esperienza.


Bene partiamo!

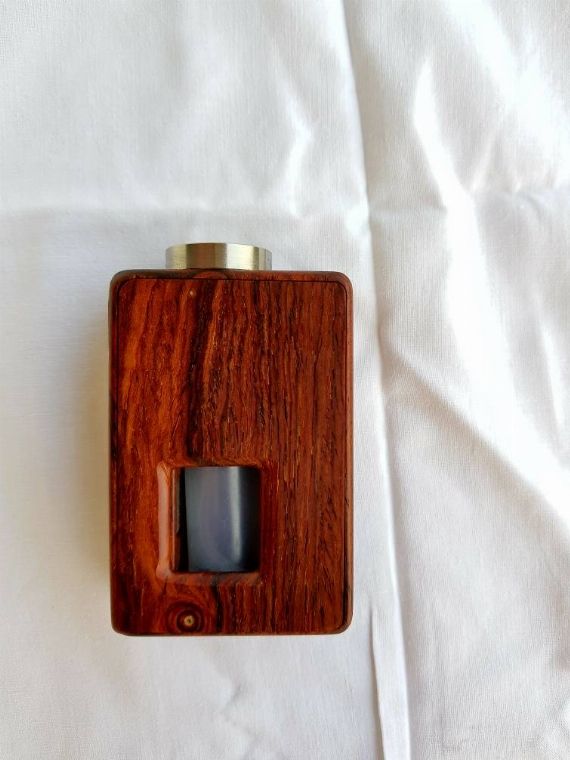

Legno: 2 Blocchi di legno di cocobolo 90x57x37 e un blocco delle medesime dimensioni di ulivo.

Sto valutando se si possa riuscire a tagliare dai 3 blocchi 3 sportellini di 3/4mm ma fin che non mi arriva tutto l'hardware non posso metter mano al calibro e fare le dovute misure, ma se riesco vorrei tenere le dimensioni di una rinomata Box ovvero 82x49x25,5


Ho ordinato ieri su 3 siti tutto ciò che penso mi serva ditemi se mi sono scordato di qualcosa per favore!

• 3 Evolv DNA75 con relativo board holder e kit viti/distanziali

• 3 Faceplate per DNA 75 in alluminio satinato

• 3 Set di tasti in alluminio per fire e +/- watt

• 1 metro di Cavo Unipolare Rame Rigido 1,00mmq Ø1,15mm 17AWG

• 24 Magneti Neodimio Ø3x2mm

• 3 Connettore MAV4 A.i.O. Bottom Feeder con CUP 22,5mm

• 6 Contatti Batteria Placcati Oro L02G

• 30 cm Tubo Silicone - 2,0 x 4,0mm

• 4 SUPERSOFT (BOTTLE BF 8,5 ML )


Questo è tutto!


Man mano che vado avanti vi aggiornerò sperando in qualche aiuto.

Anticipatamente grazie a tutti!



[Sbolde91]

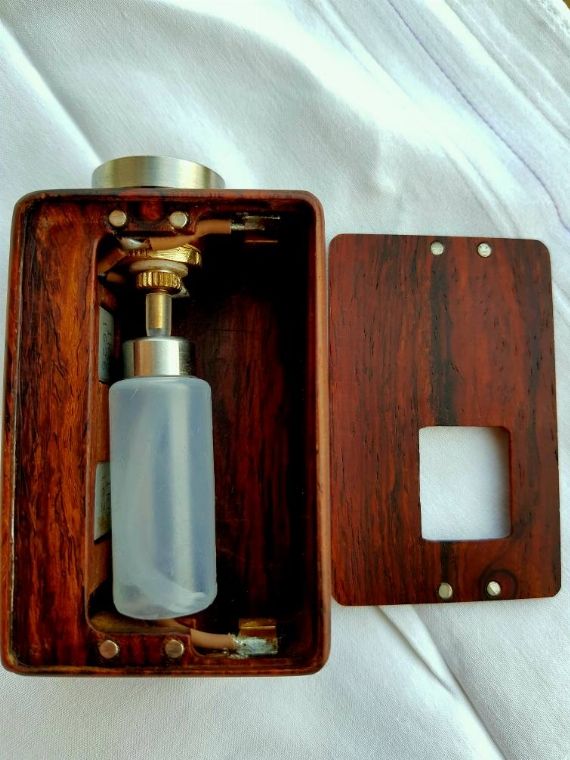

Bel Lavoro, complimenti.... addirittura gli sportelli in legno.... sei riuscito a farli da 3mm?
A 2mm da come mi diceva il falegname è impossibile



[sku89]

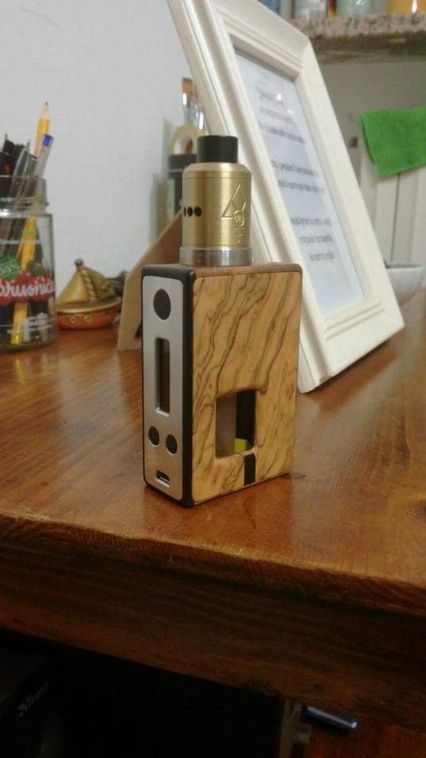

Quello marroni sino 3 quello in ulivo 2.5 se pensi che i magneti sono spessi 2 puoi immaginare l'ansia nel fare la sedi.

Inviato dal mio SM-G955F utilizzando Tapatalk



[Sbolde91]

Quello marroni sino 3 quello in ulivo 2.5 se pensi che i magneti sono spessi 2 puoi immaginare l'ansia nel fare la sedi.

Inviato dal mio SM-G955F utilizzando Tapatalk

Io ho magneti 3x1mm ... con 1mm e un po di superattak stai tranquillissimo



[Recoleto]

@Sbolde91 e @sku89 @Destyny
2 domande:
1 - Usando un 18 AWG anche per l'output (positivo atom) si rischia nulla? Sarebbe molto più comodo nel cablaggio.

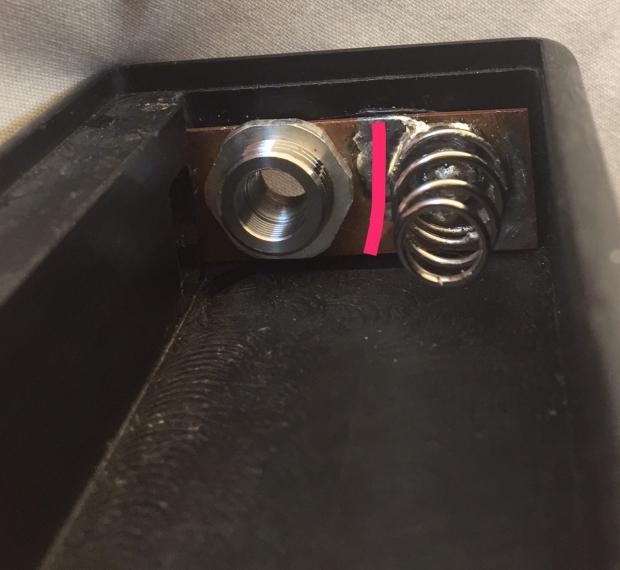

2 - Nel collegamento a 3 fili se saldo il negativo dove ho fatto la linea rossa ci possono essere problemi? In una precedente prova la box si accendeva ma mi dava sempre check atomizer (l'atom era uno strike che su altre box mi rilevava benissimo, il pin della Moddog era stato regolato a battuta quindi toccava)



[Destyny]

1) Puoi usare il 18 gauge.
2) nessun problema.

Il check atomizer probabilmente è causato dal dado che blocca la vaschetta, il contatto elettrico tra dado e lamella in rame non è assicurato, quindi ti conviene dare un punto di saldatura tra dado e lamella in rame (in parole povere salda il dado alla lamella con un punto di saldatura).



[Marek85]

Considerazioni finali e prova di svapo?

Inviato dal mio TopoAlTalco



[sku89]

Eccomi buon giorno ragazzi!

In queste 3 settimane ho testato abbondantemente le box e ho trovato alcune migliorie più che altro estetiche che attueró nelle prossime versioni.

Per il resto vanno benissimo l'unica come come gia sapete in questi 3 prototipi ho invalidato l'usb ma noto che tanto le batterie già prima le caricavo con carica batterie esterni per ovvi motivi quindi zero problemi almeno per me.

Figo é quando si é al ristorante o in giro e l'appoggio sul tavolo che chiunque svapa intorno la nota e chiedono di chi sia soddisfazioneeee

Inviato dal mio SM-G955F utilizzando Tapatalk



[Power]

Eccomi buon giorno ragazzi!

In queste 3 settimane ho testato abbondantemente le box e ho trovato alcune migliorie più che altro estetiche che attueró nelle prossime versioni.

Per il resto vanno benissimo l'unica come come gia sapete in questi 3 prototipi ho invalidato l'usb ma noto che tanto le batterie già prima le caricavo con carica batterie esterni per ovvi motivi quindi zero problemi almeno per me.

Figo é quando si é al ristorante o in giro e l'appoggio sul tavolo che chiunque svapa intorno la nota e chiedono di chi sia soddisfazioneeee

Inviato dal mio SM-G955F utilizzando Tapatalk

congratulazioni vivissime, una domanda: ma se attacchi la usb al pc riesci ad usare escribe ????



[Sbolde91]

congratulazioni vivissime, una domanda: ma se attacchi la usb al pc riesci ad usare escribe ????

Mi sa che se tagli fuori i canali di passaggio tensione non hai nemmeno la comunicazione dati dalla micro usb.... però non sono sicurissimo



[sku89]

Eccomi, si é come dice sbolde purtroppo in queste 3 box la presa usb è (simpaticamente parlando) un buco inutile.

Però vedetela così, a chi non interessasse l'usb è un occasione per diventare proprietario dell'orfanella

Inviato dal mio SM-G955F utilizzando Tapatalk
