Modding Prima Box Mod Bottom Feeder In Legno Con DNA 75

Buona Sera, entro Giugno vorrò realizzare 3 Box in Legno Bottom Feeder con circuiti Evolv DNA 75 scavate nel pieno tramite fresa.


Ho letto e visto opere d'arte, e letto fiumi di pagine ma vorrei la mia discussione dove porterò avanti un progetto forse troppo ambizioso per la mia esperienza.


Bene partiamo!


Legno: 2 Blocchi di legno di cocobolo 90x57x37 e un blocco delle medesime dimensioni di ulivo.

Sto valutando se si possa riuscire a tagliare dai 3 blocchi 3 sportellini di 3/4mm ma fin che non mi arriva tutto l'hardware non posso metter mano al calibro e fare le dovute misure, ma se riesco vorrei tenere le dimensioni di una rinomata Box ovvero 82x49x25,5


Ho ordinato ieri su 3 siti tutto ciò che penso mi serva ditemi se mi sono scordato di qualcosa per favore!

• 3 Evolv DNA75 con relativo board holder e kit viti/distanziali

• 3 Faceplate per DNA 75 in alluminio satinato

• 3 Set di tasti in alluminio per fire e +/- watt

• 1 metro di Cavo Unipolare Rame Rigido 1,00mmq Ø1,15mm 17AWG

• 24 Magneti Neodimio Ø3x2mm

• 3 Connettore MAV4 A.i.O. Bottom Feeder con CUP 22,5mm

• 6 Contatti Batteria Placcati Oro L02G

• 30 cm Tubo Silicone - 2,0 x 4,0mm

• 4 SUPERSOFT (BOTTLE BF 8,5 ML )


Questo è tutto!


Man mano che vado avanti vi aggiornerò sperando in qualche aiuto.

Anticipatamente grazie a tutti!



[sku89]

@Maxg67 al limite le fa in parallelo

Idolo

Inviato dal mio SM-G955F utilizzando Tapatalk



[sku89]

Ê un modo di dire che abbiamo noi dalle nostre parti è per dire che mi piace la battuta è un apprezzamento

Inviato dal mio SM-G955F utilizzando Tapatalk



[Wildhoney]

Si Giovanni, sono anche io dalle tue parti XD



[sku89]

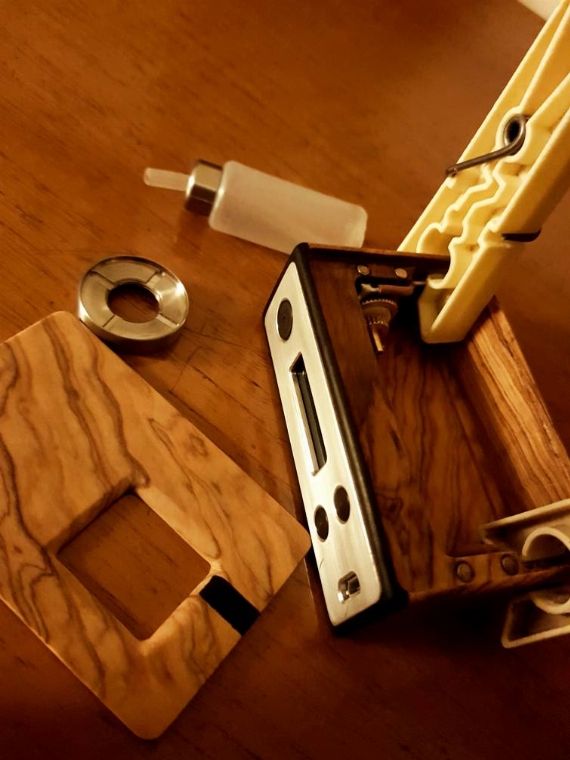

É vivaaaaaaa

Tempo che asciughi la bicomponente x incollare le piazzole di rame per la batteria e posso dire di aver finito la prima

2 mani di cera + nome della box pirografato ed é finita del tutto.

È stato un lavoro da orafi mannaggia a me a volerla fare più piccola di qualunque in commercio

Inviato dal mio SM-G955F utilizzando Tapatalk



[cloud78]

Complimenti... davvero un bel lavoro..

Inviato dal mio SM-G920F utilizzando Tapatalk



[Sbolde91]

É vivaaaaaaa

Tempo che asciughi la bicomponente x incollare le piazzole di rame per la batteria e posso dire di aver finito la prima ????????????

2 mani di cera + nome della box pirografato ed é finita del tutto.

È stato un lavoro da orafi mannaggia a me a volerla fare più piccola di qualunque in commercio

Inviato dal mio SM-G955F utilizzando Tapatalk

Che misure hai?
Io sono a 85x52x26mm .... e sto bello stretto...per il circuito ho lasciato 12mm ma mi sporge leggermente la microusb mi sa che dovrò fare 13mm



[Recoleto]

@Sbolde91 e @sku89 , scusate volevo sapere quanto fosse costato fresare una box e a quale officina laboratorio vi foste rivolti. Sono mesi che ne cerco una ma non la trovo.
Mi servirebbe un'idea dei prezzi e dei link per contattare il CNC.
Grazie mille spero mi aiutiate.



[Sbolde91]

@Sbolde91 e @sku89 , scusate volevo sapere quanto fosse costato fresare una box e a quale officina laboratorio vi foste rivolti. Sono mesi che ne cerco una ma non la trovo.
Mi servirebbe un'idea dei prezzi e dei link per contattare il CNC.
Grazie mille spero mi aiutiate.

Ciao Paolo io sono passato prima dai falegnami vicino casa mia che mi hanno detto di non avere punte da precisione (infatti la fresa più piccola che hanno è da 2cm per gli scassi delle porte )
Ma mi hanno suggerito di passare da altri amici nostri (perchè conosco i falegnami) che hanno un'officina che lavora il ferro e quindi ha frese a controllo numerico con punte molto piccole.... quindi mi sono rivolto a loro per le due fresate.
Ieri mi hanno fatto il primo blocchetto e gli ho chiesto quanto ci è voluto....mi hanno detto 10 minuti per fresarla quindi non hanno voluto niente.

Quindi o ti rivolgi a falegnamerie che fanno lavori di precisione oppure a officine meccaniche....il fatto è che a Roma non so quanto può essere facile io vivo in un paesetto e mi è bastato spostarmi nella zona industriale



[sku89]

Ciao Paolo io sono passato prima dai falegnami vicino casa mia che mi hanno detto di non avere punte da precisione (infatti la fresa più piccola che hanno è da 2cm per gli scassi delle porte )
Ma mi hanno suggerito di passare da altri amici nostri (perchè conosco i falegnami) che hanno un'officina che lavora il ferro e quindi ha frese a controllo numerico con punte molto piccole.... quindi mi sono rivolto a loro per le due fresate.
Ieri mi hanno fatto il primo blocchetto e gli ho chiesto quanto ci è voluto....mi hanno detto 10 minuti per fresarla quindi non hanno voluto niente.

Quindi o ti rivolgi a falegnamerie che fanno lavori di precisione oppure a officine meccaniche....il fatto è che a Roma non so quanto può essere facile io vivo in un paesetto e mi è bastato spostarmi nella zona industriale

Dio bono 10 minuti a me sembra un po' strano perché io ci metto 30 minuti per ogni facciata.

Ora non so se è complicata come la mia ma se 6 con circuito sarà simile presumo.

Poi te gli hai dato un disegno e loro te l'hanno fatta così dal niente?

Io tra il disegno cad e conversione in 3D per CNC ho impiegato svariate ore bho

Inviato dal mio SM-G955F utilizzando Tapatalk



[Recoleto]

@sku89 @Sbolde91
Scusate ma non sarebbe possibile comprare da voi solo il blocchetto fresato. Sono praticamente divenetato matto a cercare qualcuno che me lo facesse.
Non mi serve nient'altro, solo la freatura. Le lavorazioni successive me le farei tutte io. Se non fosse di disturbo e mi faceste un prezzo sarei infinitamente grato.
Grazie ragazzi
