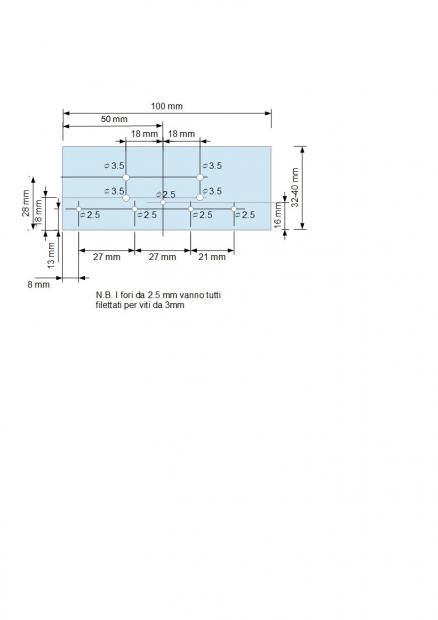

Ecco lo schema dei fori sulla barra di dissipazione, spero si riesca a vedere. La barra è lunga 100 mm, alta da un minimo di 32 a circa 40 mm e lo spessore dai 5 ai 10 mm. L'alluminio è ottimo, io l'ho fatta di ottone perchè ne avevo a disposizione.
I 4 fori allineati da 2.5 mm vanno filettati per le viti da 3mm e servono a fissare i 3 mosfet di potenza ed il regolatore di tensione LM7806.
Il foro centrale, anch'esso filettato per vite da 3 mm, serve a fissare il sensore di temperatura. I 4 fori da 3.5 mm (senza filettatura) servono a fissare la ventola con dissipatore sul lato opposto. E' sul dissipatore della ventola che bisogna fare 4 fori da 2.5 e filettarli.
In alternativa il dissipatore della ventola posteriore potrebbe essere incollato alla barra. Esiste una resina epossidica termoconduttiva e resistente fimo a 230 °C adatta allo scopo (ne ho in abbondanza per tutti).
