Modding Vorrei Costruire Una Box, Ma Voglio Bene Alle Mie Dita

Come da titolo, ho voglia di costruire una box! l' idea c' è, le conoscenze per stampare un prototipo in 3D anche.... ma voglio bene alle mie dita.
volevo copiare l' idea del REO, quindi far stare la batteria su una molla che ''assorba gli ampere di troppo'', ma la mia ignoranza mi ha impedito di proseguire. vi spiego il mio dubbio.
siccome tutto sommato il meccanico è affascinante, devo conciliare questo tipo di svapo alle mie esigenze in campo di sicurezza. per carità ho già usato tubi e box meccaniche senza nessun problema, ma un po' di titubanza c' è sempre. da qui l' idea della molla, ma la domanda è questa: che mola devo usare? la destinerei ad una svapo di guancia, quindi dubito di superare i 10 ampere, ma proprio non so come regolarmi. ho guardato in vari siti, ma non è che siano molto esplicativi....
poi volevo usare delle lamelle a mo di Frankenskull per i contatti, però non voglio smeni ( pulire parti che si ossidano, come si fa col rame ) , e pensavo all' acciaio. ci sono materiali che si prestano meglio a quest' uso?
oltre alla storia degli ampere, che altri pericoli si corrono? inversione della polarità della batteria? corti? come posso incorrere nei corti?
intanto grazie per le eventuali risposte, vi tengo aggiornati! ah si...la box sarà da BF.


Edited: Aggiungo l'immagine della box qui se no non viene visualizzata nella sezione. Marko



[Svaposki 69]

a me interessa sul serio costruire questa box, ma non per venderla. perché diciamoci la verità, tutte queste box meccaniche che van di moda ora, sono tutte uguali: sono un contenitore stampato in 3D ( 10 €? ), due lamelle e una batteria incastrata in mezzo... 160 €. io voglio progettare una box semplice, sicura, performante, ed alla portata di tutti; voi mi direte c' è la pico squeeze, ma non è un meccanico puro. secondo me l' idea che ho avuto è buona, ma non ho le competenze per progettarla.

Come giustamente ti ha fatto notare @Igiit, nonostante l'apparente semplicità del progetto, il suo studio e la sua realizzazione con tutte le necessarie caratteristiche di sicurezza e funzionalità richiede buone competenze in varie materie e per quanto riguarda la realizzazione anche la disponibilità di attrezzature o la possibilità di far eseguire varie lavorazioni meccaniche.

Se proprio hai deciso di cimentarti in questa avventura, ti consiglierei di assicurarti prima di cominciare, di avere la possibilità di completare tutte le fasi del progetto e magari creare un gruppo di lavoro per mettere insieme le necessarie competenze.
Qui sul forum troverai sicuramente idee dalle quali trarre spunto e probabilmente anche soluzioni per risolvere eventuali "ostacoli" durante il percorso di realizzazione, ma creare i presupposti per la riuscita del progetto spetta a te.
(Senza offesa) Quello che chiedi in questo momento sembra un po come dire: "progettatemi una box e ditemi da chi devo andare per farla realizzare" .... ora ti faccio io una domanda: " tu che ruolo avresti nella realizzazione del tuo progetto?"



[ConteRosso]

Come giustamente ti ha fatto notare @Igiit, nonostante l'apparente semplicità del progetto, il suo studio e la sua realizzazione con tutte le necessarie caratteristiche di sicurezza e funzionalità richiede buone competenze in varie materie e per quanto riguarda la realizzazione anche la disponibilità di attrezzature o la possibilità di far eseguire varie lavorazioni meccaniche.

Se proprio hai deciso di cimentarti in questa avventura, ti consiglierei di assicurarti prima di cominciare, di avere la possibilità di completare tutte le fasi del progetto e magari creare un gruppo di lavoro per mettere insieme le necessarie competenze.
Qui sul forum troverai sicuramente idee dalle quali trarre spunto e probabilmente anche soluzioni per risolvere eventuali "ostacoli" durante il percorso di realizzazione, ma creare i presupposti per la riuscita del progetto spetta a te.
(Senza offesa) Quello che chiedi in questo momento sembra un po come dire: "progettatemi una box e ditemi da chi devo andare per farla realizzare" .... ora ti faccio io una domanda: " tu che ruolo avresti nella realizzazione del tuo progetto?"

Lo svapatore!


Inviato dal mio iPhone utilizzando Tapatalk



[Svaposki 69]

Approfitto della discussione e di voi esperti di box meccaniche per chiedervi cortesemente lumi

.... stavo ragionando un po' per capire se avessi potuto aiutare in qualche modo il ns. "collega" @ROSHGAR ma qualcosa nel mio "algoritmo mentale" non ha funzionato e vi spiego perché:

per risolvere il problema descritto precedentemente, ho iniziato a pensare all' impiego di una lamina bimetallica che al raggiungimento di una determinata temperatura aprisse il circuito e mi sono detto: si potrebbe funzionare! ... con il giusto dimensionamento elettrico e meccanico e racchiudendo poi il tutto in un "corpo" per dargli maggiore robustezza e praticità, sicuramente funzionerà! .... ma ecco saltar fuori un comunissimo e commercialissimo termostato bimetallico oppure a secondo delle caratteristiche costruttive un interruttore termico o ancora un relè auto ripristinante, che per quanto ne so non si possono impiegare nella realizzazione delle box "meccaniche"

.... allora penso ad un conduttore che oltrepassando il suo punto di fusione si rompa facendo così aprire il circuito elettrico e indovinate un po se lo racchiudessimo in un contenitore cosa salterebbe fuori? .... ebbene si: un fusibile! che come sappiamo non si può utilizzare .... e questo si ripropone sistematicamente finché non sono arrivato ad immaginare uno sprinkler a protezione della box ... cosa che mi ha portato direttamente alla "casellina" del mio algoritmo con la domanda: "ma che caxxxio stai cercando?".

Adesso chiedo a voi (molto più cortesemente ) ... quali sono le caratteristiche da rispettare nella progettazione di una box meccanica?



[ROSHGAR]

ma scusate, se mettessi un kick? esistono ancora? sono funzionali? interferirebbe di molto con le prestazioni del sistema?



[Wildhoney]

ma scusate, se mettessi un kick? esistono ancora? sono funzionali? interferirebbe di molto con le prestazioni del sistema?

La vedo davvero dura trovarne in giro..



[ROSHGAR]

aggiorno eventuali incuriositi. finalmente ho avuto tempo di dedicarmi a questo folle progetto. ho intagliato una simil box (che vi risparmio, è inguardabile xD), preso due lamelle, montata la molla, messo tutto in corto, fire... e la molla è collassata in un istante ed il circuito si è interrotto.

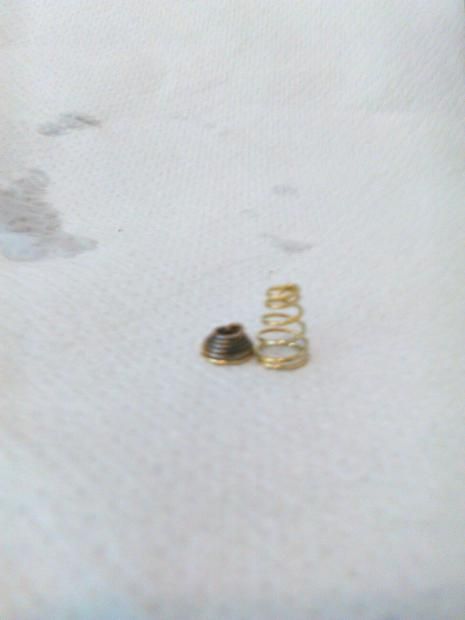

un bel prima e dopo

conclusioni: la mia teoria era che a prescindere dal materiale usato ( parlando sempre di materiali simil acciaio ) durante un corto la batteria sarebbe arrivata ad erogare infiniti W trasportati da infiniti A. quindi con l' aiuto di steam engine ho calcolato a grandi linee la temperatura di fusione (?) del materiale della molla ( nel mio caso acciaio placcato oro ), e sembrava tutto possibile. oggi ho confermato la mia ingenua teoria.
ora mi metterò ad inserire il tutto in un contesto presentabile e funzionale.
grazie per il sostegno



[Igiit]

aggiorno eventuali incuriositi. finalmente ho avuto tempo di dedicarmi a questo folle progetto. ho intagliato una simil box (che vi risparmio, è inguardabile xD), preso due lamelle, montata la molla, messo tutto in corto, fire... e la molla è collassata in un istante ed il circuito si è interrotto.

un bel prima e dopo

conclusioni: la mia teoria era che a prescindere dal materiale usato ( parlando sempre di materiali simil acciaio ) durante un corto la batteria sarebbe arrivata ad erogare infiniti W trasportati da infiniti A. quindi con l' aiuto di steam engine ho calcolato a grandi linee la temperatura di fusione (?) del materiale della molla ( nel mio caso acciaio placcato oro ), e sembrava tutto possibile. oggi ho confermato la mia ingenua teoria.
ora mi metterò ad inserire il tutto in un contesto presentabile e funzionale.
grazie per il sostegno

Complimenti. In realtà non serve arrivare alla fusione, è sufficiente che si rammollisca tanto da deformarsi plasticamente.
Che sezione ha il filo in acciaio della molla?
Quanto è lungo il filo? ( se non lo sai, quale è il diametro della spira più grande e di quella più piccola?)
E' acciaio armonico?



[ROSHGAR]

il filo è spesso circa 0.6 mm, lungo circa 8 cm. comunque la molla è questa:

Accedi o Registrati per vedere questo contenuto.

. non ho ancora misurato la conducibilità del tutto.



[Igiit]

il filo è spesso circa 0.6 mm, lungo circa 8 cm. comunque la molla è questa:

Accedi o Registrati per vedere questo contenuto.

. non ho ancora misurato la conducibilità del tutto.

Se è di acciaio, la resistenza è di circa 0.2 Ohm, decisamente troppo alta. Non solo produce una caduta di tensione molto grande, ma a 40 W scalderebbe come una coil.



[ROSHGAR]

mmmm interessante. quindi un filo o più grosso o più corto? comunque destinerei la box ad un uso di guancia, avendo già intuito problemi di questo genere. sarebbe interessante calcolare la resistenza dalla molla del reo a sto punto. qualcuno ne conosce lunghezza, grossezza e materiale?
