Consigli Coil Fallata

[James_Dean]

0,44 su steam-engine? Come ti ho già detto non può essere, posta uno screen del progetto coil di steam-engine, magari sbagli qualche impostazione.



[GIOVANN]



[GIOVANN]

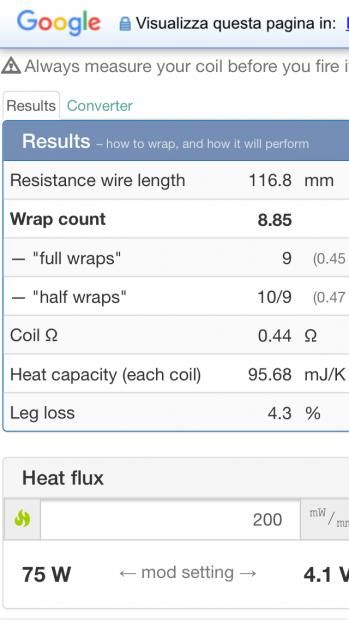

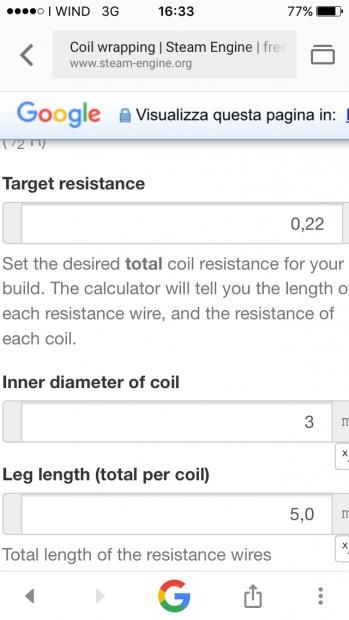

Come vedi facendo questa impostazione dovrebbe uscirmi fuori una coil da 0,44 ... là box è L ohm meter invece mi segnano una resistenza da 0,22 ohm... la mia rigenerazione è questa 9 spire di accaio 316 24 ga su punta da 3 dual coil montata su goon e usata su box pico squeeze... poi sicuramente sbaglio qualcosa io ma nel dubbio chiedo a te ...



[James_Dean]

Stai facendo confusione, i calcoli sono giusti, e pure la lettura della box e dell'ohm meter.
Una coil singola è circa 0,44 ohm, ma attenzione: sul Goon ne stai mettendo due. Quando rigeneri in dual coil, stai montando due resistenze in parallelo, per cui il loro valore si dimezza. Quindi con due coil da 0,44 ohm ciascuna, in totale avrai 0,22 ohm.
Chiarito il dubbio?



[GIOVANN]

Si ho capito grazie mille perciò in dual coil si dimezza il risultato totale della coil ... perciò il miglior connubio è la resistenza che mi hai indicato prima ossia sei sette spire di 316 24 ga su punta da tre per un wattaggio ottima tra i 50 watt... posso stare tranquillo allora facendo questa resistenza da 0,15 ohm su pico squeeze???



[James_Dean]

si puoi stare tranquillo, perchè sulla pico squeeze avrai il circuito e il limitatore che ti faranno andare a circa 18A erogando 50W.



[emiliabuilder]

@GIOVANN premetto che condivido pienamente tutto quello detto da James_Dean secondo me ti sei sbagliato ad usare steamengine.
Anche la tab

Accedi o Registrati per vedere questo contenuto.

ti potrebbe tornare utile. (dalla barra di navigazione di steamengine scgli l'ultima voce a dx)
In questa tab se devi fare una doppia coil di filo singolo devi:
N1 sotto la dicitura wire builder devi settare parallel, dato che una doppia coil sono di fatto due coil in parallelo
N2 scegliere il materiale ed il diametro del filo nelle selct di DX
N3 riempire i campi di testo in alto settando il diamtero della punta ed il numero delle spire-
A questo punto concentrati sul quadrato azzurro a sx dove troverai le sguenti info:
N1 il valore dell resistenza
N2 l'heat flux per w (il calore della coil che dovrai moltiplicare per il wattaggio a cui tu spingerai la coil...di solito si tende a stare sotto i 200)
N3 heat capacity (la lentezza della coil e più questo numero è alto più la coil è lenta)
N3 surface area (la superficie della coil e più questo numero è alto più potrai dare w alla tua coil....tanta superficie tanta massa tanti w per scaldarla)
Ciao
