Come Si Contano Le Spire?

[GiorgioBrera]

Se per coil laterali intendi quelle che hanno le gambe nella stessa direzione, beh, questo schemino va più che bene; infatti sono segnati anche i mezzi giri, cioè se la coil dopo tot giri e mezzo tira dritta invece che proseguire, beh, quella è una coil laterale.

Sì, è vero; per coil laterale intendo quelle che forse si chiamano anche frontali, quelle tipiche delle build dual coil, quelle del Velocity insomma, e quelle dello Speed...



[BooRDeL]

Anche io mi affido a VapeTool, però proprio perché ho riscontrato valori differenti rispetto a quelli che venivano fuori ho pensato - magari sbagliando - che la cosa migliore fosse mettere il numero di spire che vedevo. Solo per comodità, ovviamente

Gabriele nel vapetool hai lasciato la lunghezza di gamba cosi come impostata di default? (15mm)



[The Doctor]

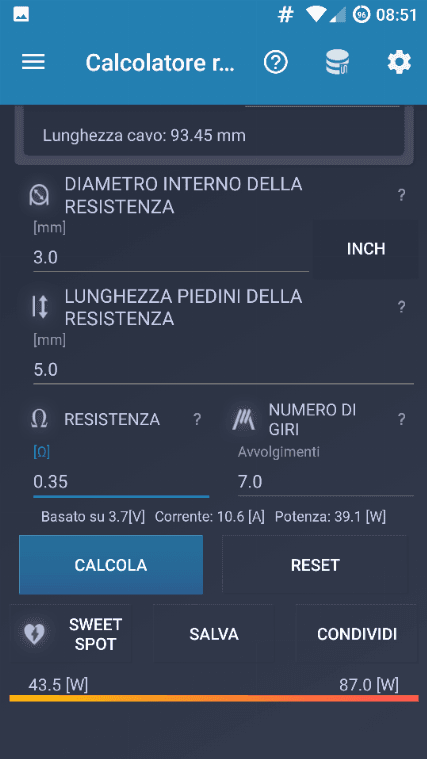

No, in quel campo ho messo 5 di default.

Su steam engine, che trovo più preciso e affidabile, se cambi da 5mm a 15mm cambia il "leg power loss" da 5.1% a 15.2% e il "number of wraps" da 7.40 a 6.62. Alla fine dei conti sempre 7 spire sono



[The Doctor]

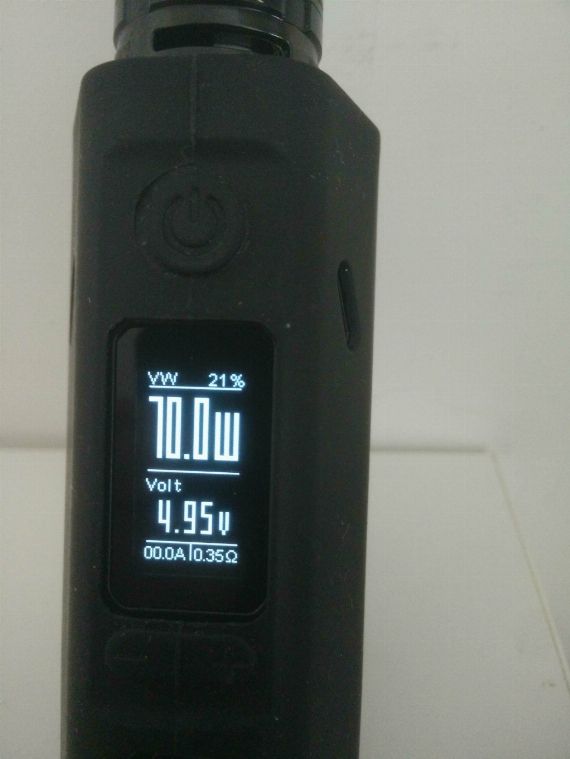

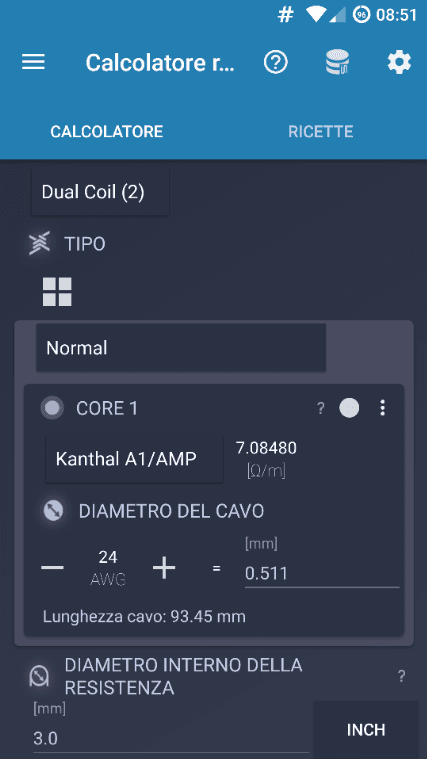

Ti ho messo quell'esempio perché è la build che ho adesso sul TFV8 fatta con 7 spire "a vista" ed è esattamente da 0,35ohm. Anche vape tool mi da gli stessi valori.



[Alvi]

Questo perché vape tool ha rivisto le formule sulla base del suo modo (semplice ma concettualmente sbagliato) di contare le spire. Se metti gli stessi valori su steam engine inserendo 7,5 spire otterrai lo stesso risultato.
Il problema della formula di vape tool non è tanto il fatto che conti diversamente le spire (uno ci fa l'abitudine), ma che se poi vuoi calcolare la potenza persa per le dimensioni delle leg e la conseguente potenza utile della coil non sarai mai preciso, perché di fatto una parte di quelle che vape tool conteggia come leg in realtà leg non solo.



[BooRDeL]

Grazie a tutti ragazzi



[sethi]

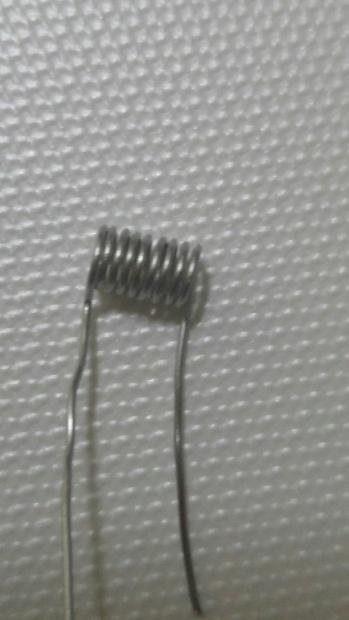

@Alvi, leggendo questo topic sono andato un po' in confusione, sono pochi mesi che rigenero,posto una foto cosi evitiamo confusioni. Quelle della foto per me sono 9 spire, questo è come mi hanno insegnato amici che rigenerano da molti anni e svapano su tubi meccanici, mi hanno insegnato a contare in modo sbagliato?
Le gambe non sono spire? Devo dire anche che quando faccio la simulazione su steam engine il valore si discosta leggermente,per esempio prima ho fatto due coil in kanthal A1 0.70mm (non 21gauge) 6 spire su punta da 3 e mi da resistenza 0.167 ohm, messo il goon 24 sulla box dna 250 mi da una resistenza da 0.15, vabbé non è che cambia molto anche perché svapo solo su box elettroniche, non mi sento ancora di svapare in meccanico non essendo padrone della materia. Però voglio sapere le cose come realmente sono, allora gentilmente quelle della foto sono 9 spire o no? E se no dove sbaglio? Grazie e scusate il disturbo.



[Alvi]

Quelle della foto sono 8,5 spire. Come dicevo devi cominciare a contare nel primo punto in cui il filo ritornerà al giro successivo (quel punto è 0).
edit: Per fare 9 spire dovresti aggiungere mezzo giro e allacciare il filo su un atom a torrette contrapposte, le gambe dovrebbero cioè andare in direzioni opposte.



[GiorgioBrera]

@sethi. Una buona regola è: se le gambette sono contrapposte le spire sono intere, se sono dalla stessa parte (come nel tuo caso) c'è una mezza spira in meno che è quella che servirebbe per completare il giro. Cioè con gambette dalla stessa parte le spire non possono MAI essere intere.



[sethi]

Quelle della foto sono 8,5 spire. Come odicevo devi cominciare a contare nel primo punto in cui il filo ritornerà al giro successivo (quel punto è 0).
edit: Per fare 9 spire dovresti aggiungere mezzo giro e allacciare il filo su un atom a torrette contrapposte, le gambe dovrebbero cioè andare in direzioni opposte.

@sethi Una buona regola è: se le gambette sono contrapposte le spire sono intere, se sono dalla stessa parte (come nel tuo caso) c'è una mezza spira in meno che è quella che servirebbe per completare il giro. Cioè con gambette dalla stessa parte le spire non possono MAI essere intere.

Grazie per le risposte,quindi se ho ben capito con le gambe che vanno nella stessa direzione le spire non potranno mai corrispondere ad un numero intero,sarà sempre un numero intero più mezza spira,infatti togliendo mezza spira Su steam engine il valore della resistenza è uguale a quello che legge la box.
Grazie ancora e buona serata.
