[DIY] UN CIRCUITO PER ESEGUIRE LE PROVE DI SCARICA DELLE CELLE LILON

[Albe-cig]

io non ho nemmeno idea di cosa state congegnando e nemmeno mi ci metto... comunque posso recuperare laminati, profili e scatolami in alluminio e ottone.. in regalo ovviamente...



[Cesga]

Io potrei occuparmi della progettazione del PCB (a partire dallo schema elettrico oppure da un campione su millefori che naturalmente dovrei prima studiare) ed alla realizzazione di un prototipo da testare, ma se del prototipo se ne vuole occupare Mattia ben venga.
Per la realizzazione esterna di più campioni non saprei a chi rivolgermi, se però qualcuno mi da indicazioni in proposito potrei occuparmi anche di questo.
Potrei anche dare un'occhiata al software in base al linguaggio utilizzato.

Naturalmente parteciperei anche alla fase più squisitamente operativa di test delle celle con annesse spese di acquisto materiale. Avrei però necessità di qualcuno che mi fornisse i contenitori metallici di sicurezza, per quanto riguarda ambiente di lavoro e PC dedicato non ci sono problemi, ho un paio di vecchi portatili (ex aziendali) che potrebbero tranquillamente fare al caso e potrei organizzare un paio di stazioni di test. Userei un vecchio XP professional ed un altrettanto vecchio Win7 Professional come S.O.



[Wildhoney]

Butto li qualche nome giusto per attirare l'attenzione (non me ne voglia chi non ho citato, sono solo i primi che mi vengono in mente a cui potrebbe piacere la cosa!) @nuzzo9 @Rask00l @Ivo Multipass @Ponchoko



[Igiit]

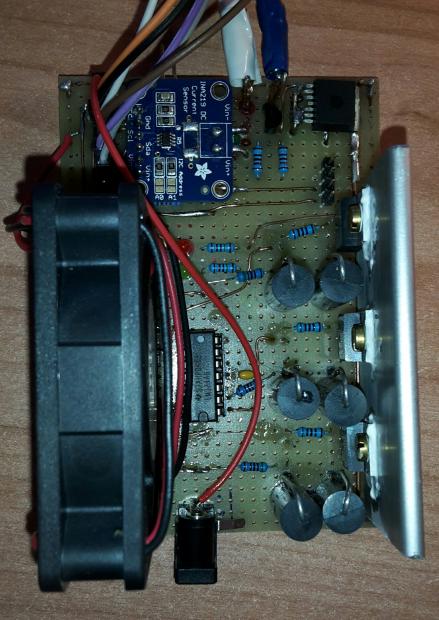

Allego qualche foto del circuito di carico della cella, spero che riusciate a vederle bene, casomai le metto sul cloud.

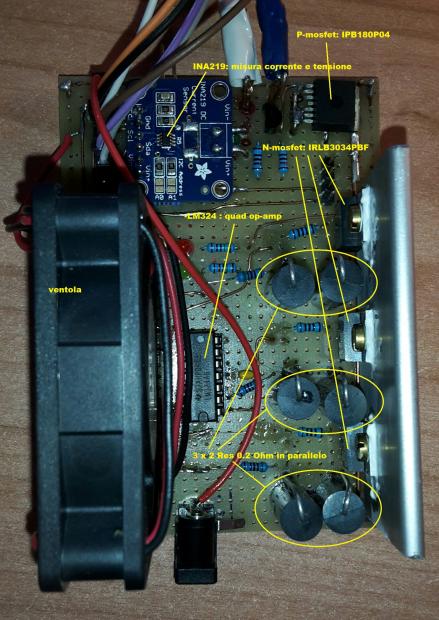

versione commentata

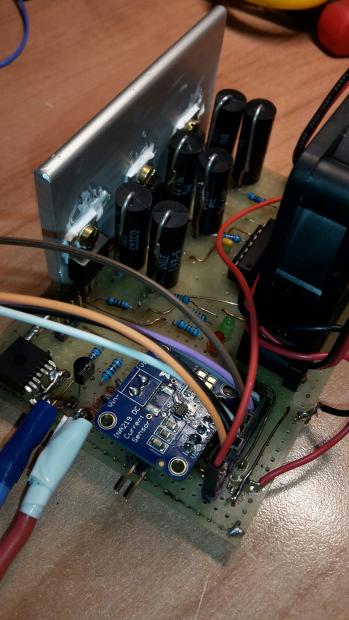

vista diversa

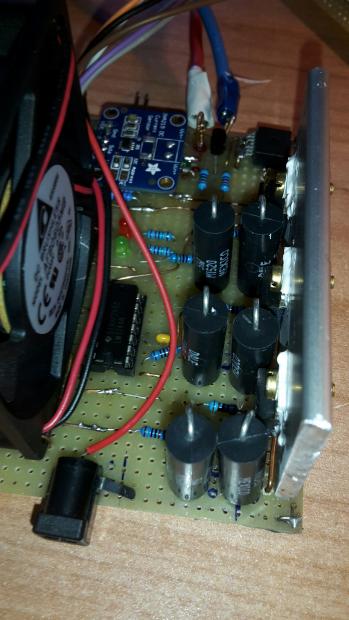

altra vista

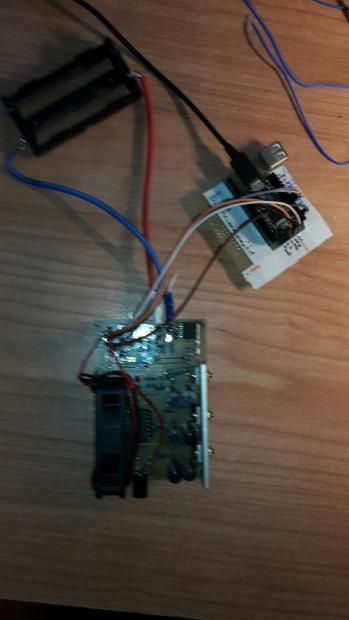

Vista d'insieme circuito + micro + portabatteria



[Igiit]

Anche io posso produrre le scatole in lamiera zincata/preverniciata/inox.
Saldare sulle pcb, col flussante (ma poi, preferisci le pcb per una questione prettamente estetica, oppure con la millefori hai errori non trascurabili?)
Prove di carica/scarica per 3 celle contemporanee.
Acquisto di celle.
Partecipare all'acquisto del materiale elettronico, ovviamente.

A livello di programmazione sono fermo a turbopascal

In linea di principio il circuito dovrebbe assorbire la corrente programmata senza l'intervento di correzioni da parte del microcontrollore. In pratica, se escludo le correzioni l'assorbimento è sballato del 10% circa. Leggendo a destra e a manca, sembrerebbe che il problema possa dipendere dall'instabilità degli operazionali a causa delle capacità ed induttanze spurie introdotte da una realizzazione su millefori. Ecco il perchè della necessità di PCB. Ma non è l'unico motivo: stagnare i componenti sul PCB è molto più facile ed evita errori e variazioni tra diversi esemplari.


La programmazione del microcontrollore passa attraverso la IDE di Arduino, nonostante io non abbia usato Arduino ma un Teensy 3.2.



[Igiit]

Ecco il link allo schema elettrico aggiornato del circuito: eload1.1.pdf - Google Drive

Per disegnare il circuito ho usato kikad che, a differenza di eagle, è opensource e quindi freeware. Se qualcuno vuole il file kikad non c'è problema. Tra l'altro kikad è anche un ottimo strumento per disegnare la pcb e oramai quasi tutti i produttori di pcb accettano anche files kikad, oltre che eagle. Credo esistano anche utilities per la conversione kikad-eagle.

Nelle foto si vede un connettore a jack che nello schema non c'è: trattasi dell'ingresso a 5V necessario ad alimentare gli operazionali.
Nel circuito della foto non ci sono i due termistori con relativa circuiteria che servono a monitorare la temperatura della cella e dei mosfet di potenza.



Il pcb necessario sarà di circa 100 mm x 70 mm, ovvero circa 10 pollici quadrati.



[Cesga]

@Igiit
Ciao Igi, lo prendo in esame e sicuramente avrò alcune (forse molte ) domande da porti. Posso eventualmente usare l'indirizzo e-mail indicato in figura?



[Igiit]

@Igiit
Ciao Igi, lo prendo in esame e sicuramente avrò alcune (forse molte ) domande da porti. Posso eventualmente usare l'indirizzo e-mail indicato in figura?

Certo che puoi, tutte le domande che vuoi. Quelle più interessanti e di utilità generale potremmo anche postarle qui. Per i dettagli va bene la mail.

Approfitto per comunicare che su China PCB Prototype & Fabrication Manufacturer - PCB Prototype the Easy Way realizzano 10 prototipi di pcb per 10$ + spese di spedizione.



[Cesga]

Sto studiando il primo schema elettrico che hai pubblicato e di cui hai spiegato le varie funzionalità. Successivamente cercherò di ritrovare queste funzionalità nell'ultimo schema pubblicato.
Penso che impiegherò un po di tempo e dovrò chiedere dei chiarimenti, ma vado avanti.
Solo per avvertire che non è cosa immediata, ma ci sto lavorando.



[cloud78]

Complimenti ragazzi, davvero un bel progetto. Purtroppo per questione di tempo non posso partecipare come parte attiva, ma se ci vosse bisogno di fondi o qualsiasi altra cosa che possa aiutare lo sviluppo del progetto , contateci pure..
