Configurazione 1: cella A in slot 1 e cella B in slot 2
Configurazione 2: cella B in slot 1 e cella A in slot 2
Sia nella configurazione 1 che nella configirazione 2 è sempre misura dello slot 1 che scarica maggiormente. Ho capito bene?
Se si è ovvio che non è un problema di celle, ma del circuito ovvero del sottosistema di misura o del cablaggio. Essendo che sia prima della scarica che dopo, le misure sono praticamente identiche, probabilmente la sezione di misura del circuito è a posto e quindi si dovrebbe trattare di un problema di cablaggio, saldatura difettosa o contatti difettosi o sporchi. Come prima cosa proverei a pulire accuratamente i 4 contatti del portabatterie. Pur non sapendo il valore esatto

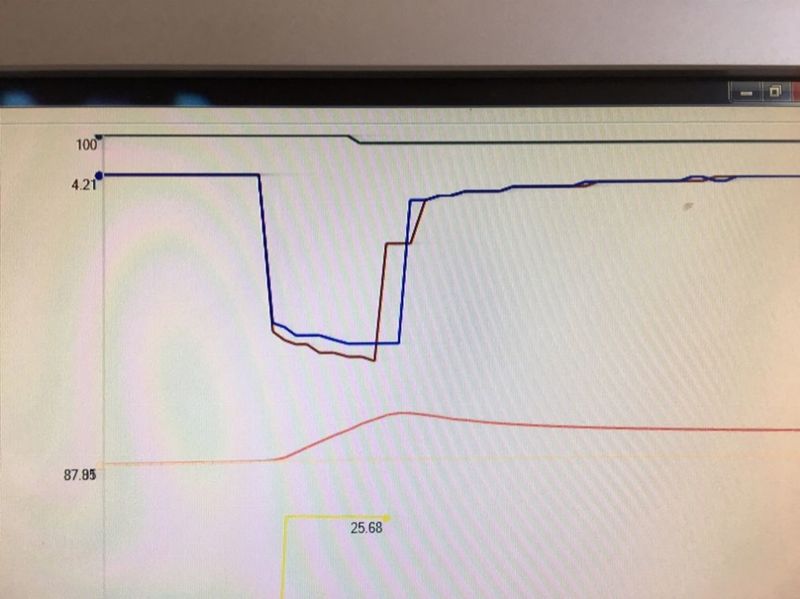

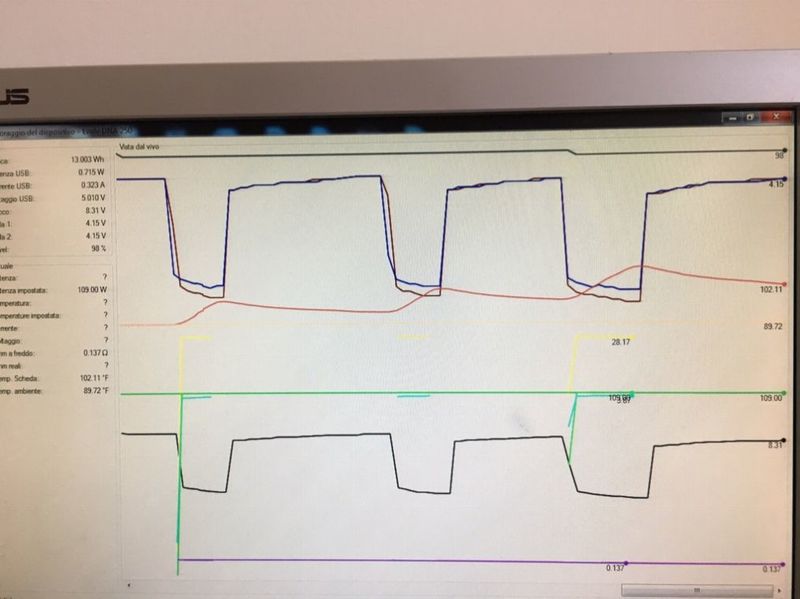

della differenza di tensione tra le due celle sotto carico cosi ad occhio guardando i grafici potrebbero essere 50 mV ed in tal caso basterebbe una differenza di resistenza dei contatti di 3 mOhm per produrre quella differenza. Un contatto sporco può introdurre anche 10 mOhm di resistenza aggiuntiva. In ogni caso 3 mOhm di resistenza differenziale sono più che accettabili.
