Consigli SS316L 28GA twstied, resistenza più bassa del dovuto

[rollopda]

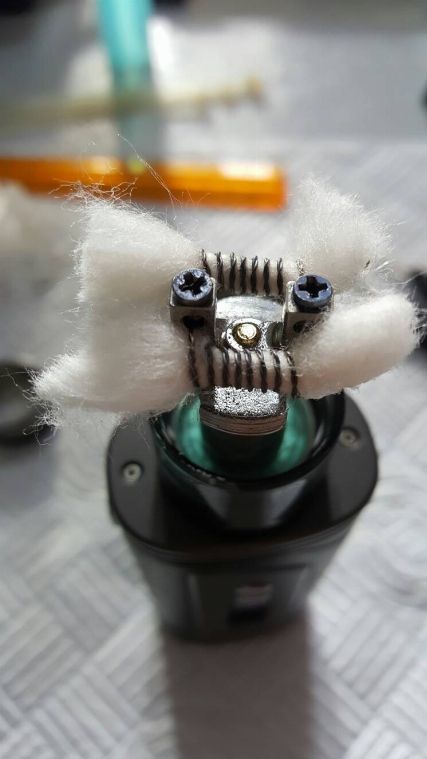

Salve a tutti, questa mattina ho voluto provare a twistare un SS316L 28GA (7 spire su punta da 3mm) questo è il risultato:

Dai calcoli doveva venire fuori una resistenza di 0,32Ohm, ma a me esce fuori da 0,25.
Secodo voi cosa c'è che non va?

PS: per twistarlo ho fissato i fili con una fascetta di plastica alla punta di un avvitatore con punte intercambiabili, magari può servire a qualcuno.

Inviato dal mio SM-G920F utilizzando Tapatalk



[emiliabuilder]

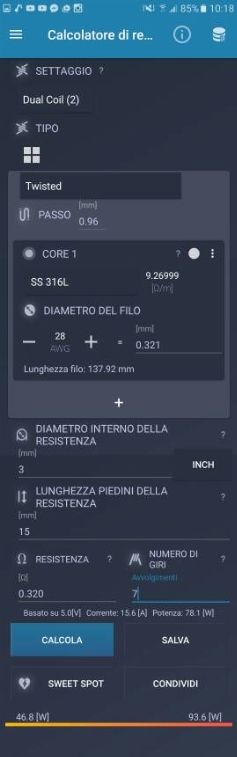

@rollopda..ciao io personalmente non uso vape tool ma steamengine...comunque guardando la foto leggo: "lunghezza piedini della resitenza:15mm"
non so se questa voce si riferisce alle gambe della coil ma se così è, 15mm sono troppi... le gambe della tua coil non misurano 1cm e mezzo ( ripeto, non usando quella app non so cosa soni i "piedini").
E poi, secondo me, tu hai twistato poco il filo, le "twistature" differenti producono valori in Ohm differenti...se tu comprimi più filo nello stesso spazio con un maggior numero di twist la resitenza cambia.
Io normalmente (anche se preferisco tipi di buid differenti) se devo fare un twistato uso l'avvitatore e, a velocita media, cerco di di twistare molto di più...
non dico di arrivare fino alla rottura del filo ma i giri dei twist devono arrivare quasi ad essere uno di seguito all'altro.
Comunque sia, non sono un grande amente del twistato...con un po' di pazienza ed un avvitatore si possono fare fused a 2 fili (vedi mia firma, ed altre risorse online)...le fused schizzano meno e la loro resistenza finale è più facile da simulare con app quali vapetool o steamengine.
Queste comunque sono lolo mie personali opinioni.
Ciao.



[emiliabuilder]

@rollopda, @James_Dean a dire il vero steamengine, app che io suo per simulare le mie coils, sia nella tab "coil wrapping" (settando Round-twisted-parallel nella seconda select in alto)
che nella tab "wire wizard" (settando twisted nella select wire builder) ragiona per "Twist pitch" ossia: "The distance between each ridge on the twisted wire. Use 0 for non-twisted wire"
che tradotto a spanne (google translate) significa: "La distanza tra ogni "cresta" sul filo ritorto"....In cui una distanza pari a zero significa che i fili non sono twistati ma paralleli".
Come potete vedere se noi diminuiamo la distanza del "Twist pitch" (sempre che non diamo un valore troppo piccolo che comporterebbe un overlapping dei twist o la rottura del filo) la resitenza totale della coil aumenta.
In particolare per esempio nella tab wire wizard prendiamo due fili twistati KA1 da 30AWG (0.25) e facciamo 5 giri su una punta da 3mm con gambe da 3mm....

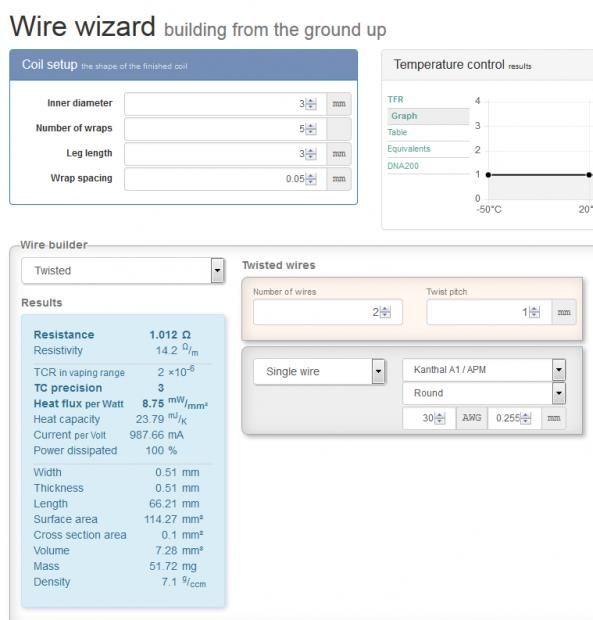

se noi impostiamo un TwistPtitch da 1mm 0tterremo come res 1.012Ω

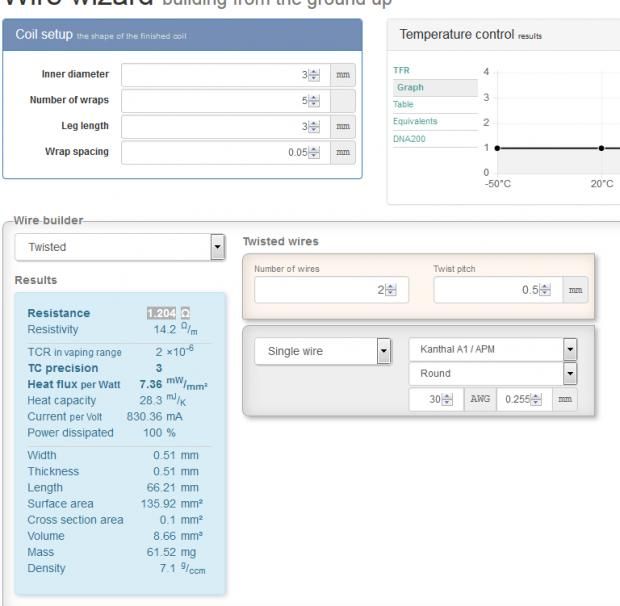

se invece decidiamo un TP da 0.5 otterremo come res 1.204Ω



[Denny]

Esatto @emiliabuilder, ed anche vape tool lo fa, sotto il nome twisted c'è l'opzione passo, bisogna dargli la lunghezza che impiega il filo a fare un giro completo. l passo dell'elica in sostanza



[emiliabuilder]

Come sempre, io comunque penso che queste app ci possano servire per avere una idea generale di dove andremo a parare mettendoci a costruire determinate buids...una idea che ci servirà soprattutto per capire più o meno gli Ohm.
Ma la cosa più importante resta sempre il provare la res finita (ed opportunamente inizializzata in mod sicure nel caso del NiCr) con un tester o on Ohm-meter affidabile.
Questa per me è la vera prova del nove per capire poi quanti A succhireremo dalle nostre pile e se queste sono in grado di sopportare tutto ciò e se noi potremo svapare in sicurezza.
Ciao atutti



[James_Dean]

Ma io cosa c'entro?
Cmq è chiaro che diminuendo la distanza tra le creste aumenta la resistenza, semplicemente perché a parità di lunghezza del segmento vi è più filo.



[rollopda]

Grazie dei consigli, era la prima coil twistata che facevo, ed avevo il timore di spezzare il filo perché troppo tirato!
Comunque buono a sapersi!
Seguirò i vostri consigli e mi affidero' un po di più al gusto e non ai calcoli...


Inviato dal mio SM-G920F utilizzando Tapatalk
