Consigli Calcolatore Di Resistenze Di Questo Sito, Precisazione?!

[eda]

Ho letto tutta la spiegazione in merito e devo fare i complimenti a chi l’ha scritta

Accanto alla voce “Materiale e profilo” della mascherina per calcolare le resistenze di questo sito c’è un menù a tendina con queste tre voci:
1) Round
2) Round, Twisted parallel
3) Ribon

La prima voce si seleziona quando si hanno coil normali (un unico filo).

La seconda voce per fili twistati (clapton, alien ecc). Cioè 2 o più fili uniti assieme

La terza??????? Che è???

Selezionando la seconda voce (Round, Twisted parallel) esce il menù di selezione “Twist pitch (lead/2)”. Cosa vuol dire???

Grazie.



[Tabac]

Il ribbon è il filo piatto.
Twist pitch indica il cosiddetto livello di torcitura. devi indicare la lunghezza di ogni avvolgimento nel filo twistato, si ottiene misurando la distanza di ogni cresta del filo. per farti capire, più lo avvolgi strettamente, più questa distanza sarà minore. Interessa se i fili sono molto ritorti, visto che per avere una stessa lunghezza di filo twistato, dovrai utilizzare maggiori lunghezze dei due fili separati.

Per calcolare la distanza fra le creste puoi procedere in due modi: 1) conti 10 creste, misuri la loro lunghezza, dividi per 10, 2) Puoi anche contare quante creste ci sono in un centimetro, poi usi quel numero per dividere 10

Queste cose te le dice steam engine, su cui il nostro calcolatore è basato



[eda]

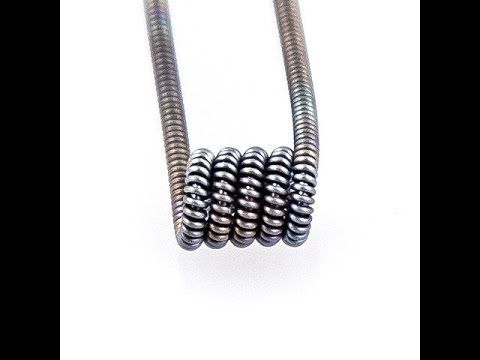

Ci sono quasi. Ho capito che Twist pitch è la lunghezza di ogni avvolgimento nel filo twistato (cioè nell’ immagine sotto come esempio se è twistato clapton ci sarà un filo in orizzontale ed un altro che lo avvolge a spirale. Bene io devo capire la lunghezza del secondo filo nella sua spirale. Cioè la lunghezza di ogni spirale. Giusto?)

Per comprendere la lunghezza di ogni spirale devo misurare la distanza di ogni cresta del filo (cioè la distanza tra una spirale e l’altra, che il secondo filo compie avvolgendosi nel primo). Giusto?



[Tabac]

Quell'immagine è di un clapton, non proprio un twistato parallelo...
Seguono regole diverse, nel clapton la resistenza è data dal filo più grosso interno, nel twistato classico si usano fili di uguale diametro di solito, è per quello che serve calcolare la distanza fra le creste



[Denny]

Quella è una clapton, usa 2 fili diversi e mi sa proprio che questo calcolatore non ce la fai. I fili twistati sono 2 fili dello stesso diametro avvolti a spirale, e il twist pitch è il passo della spirale



[eda]

ok l'immagine non ci sta perchè i fili devono essere dello stesso diametro. ma ho capito giusto no?



[Tabac]

Perfettamente
